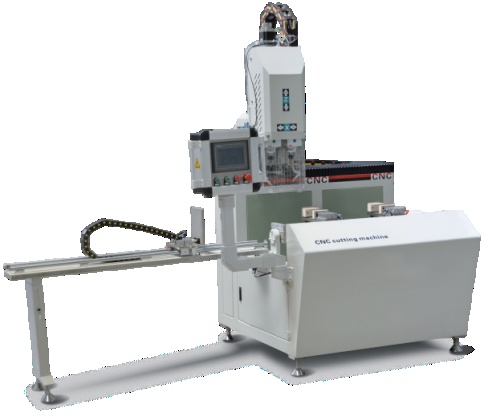

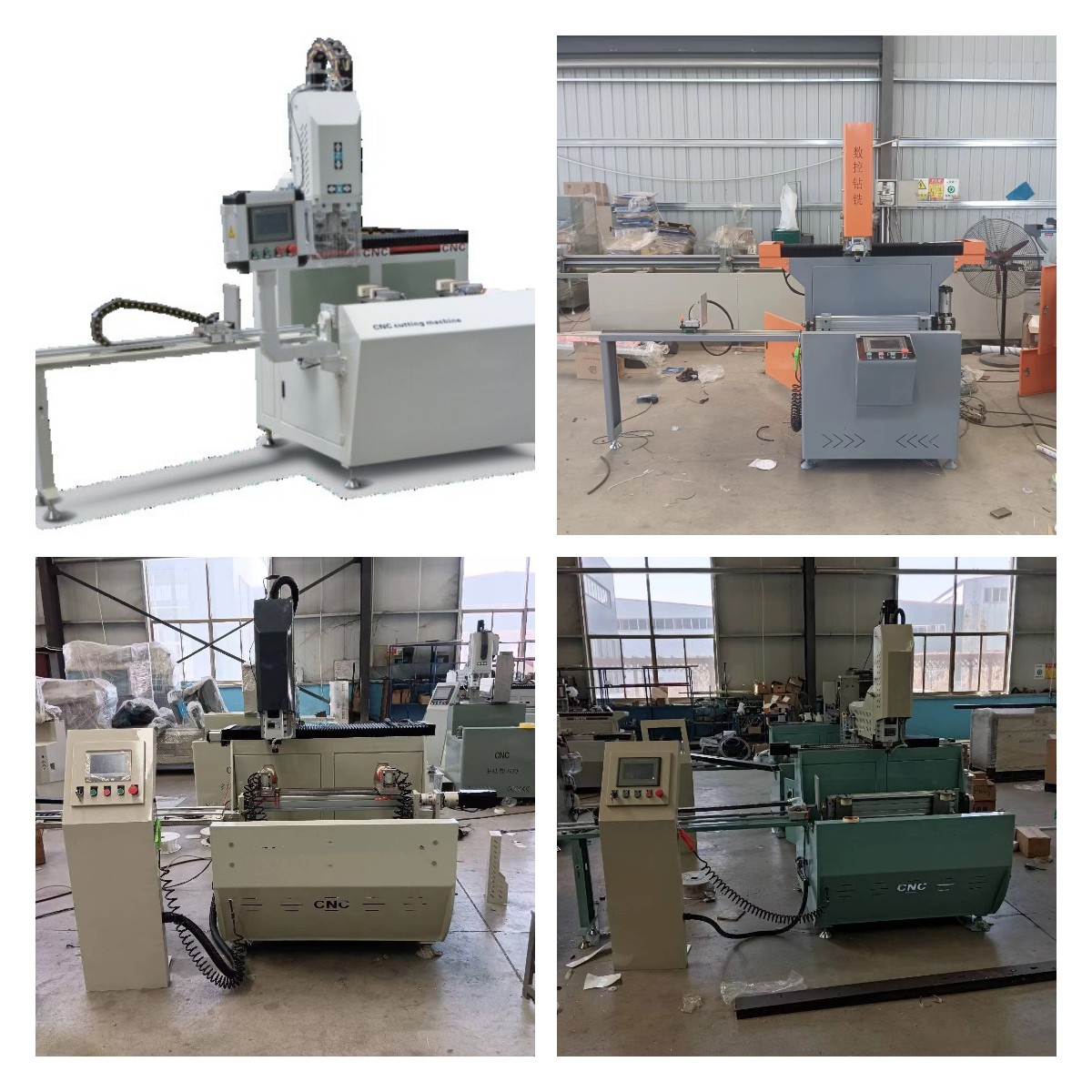

CNC 드릴링 및 밀링 머신현대 제조 환경에서 필수적인 구성 요소로, 고정밀 다기능 가공 작업을 결합하여 제공합니다.컴퓨터 수치 제어(CNC)~와 함께드릴링 및 밀링 기능이러한 기계는 항공우주, 자동차, 금형 제작, 전자, 정밀 금속 가공 분야에서 널리 사용됩니다.
이 문서에서는 CNC 드릴링 및 밀링 머신에 대한 심층적인 기술적 개요를 제공하며, 핵심 기능, 사양, 엔지니어링 원리, 적용 가능한 표준, 사용 팁, 규정 준수 고려 사항 등을 다룹니다.
목차
CNC 드릴링 및 밀링 머신이란?
작동 원리: 엔지니어링 원리
핵심 기능 및 기술 사양
응용 프로그램 및 사용 사례
CNC 드릴링 및 밀링 머신으로 가공된 소재
산업 표준 및 규정 준수
운영 지침 및 안전 관행
일반적인 문제 및 문제 해결 팁
자주 묻는 질문(FAQ)
결론 및 행동 촉구

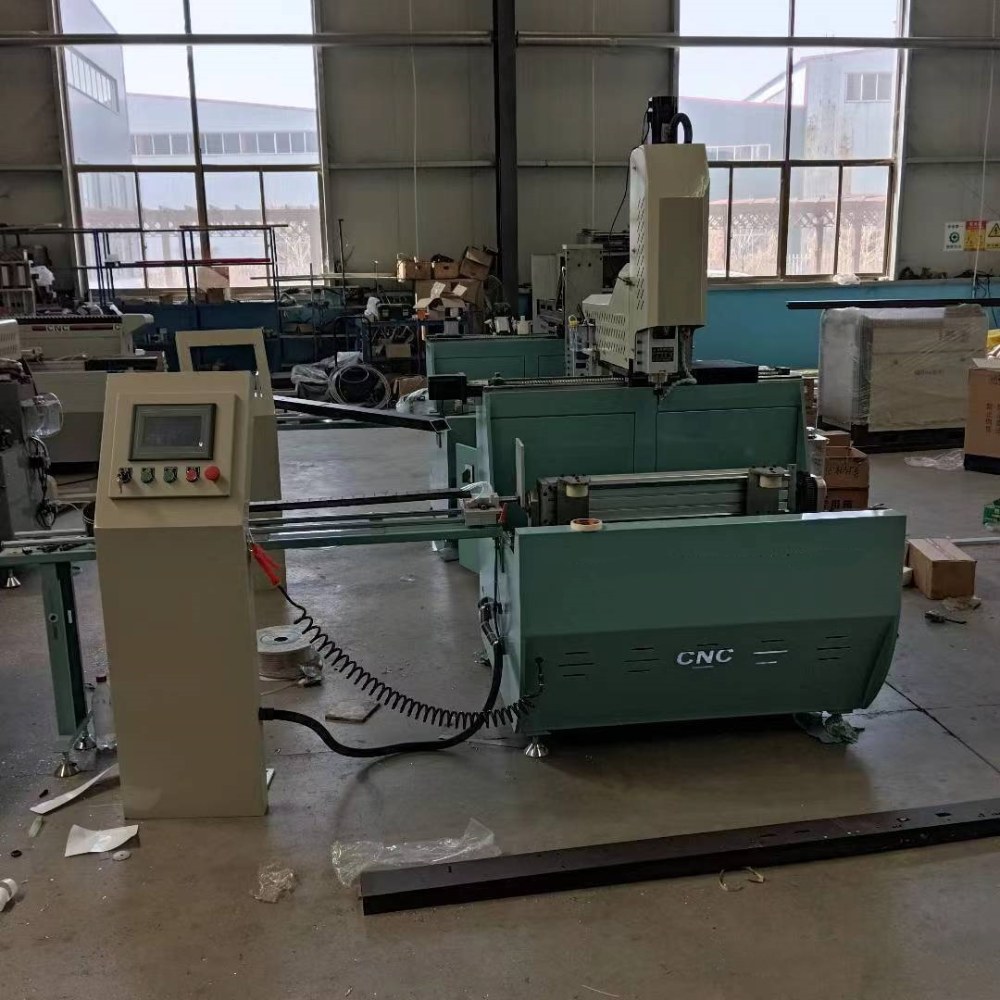

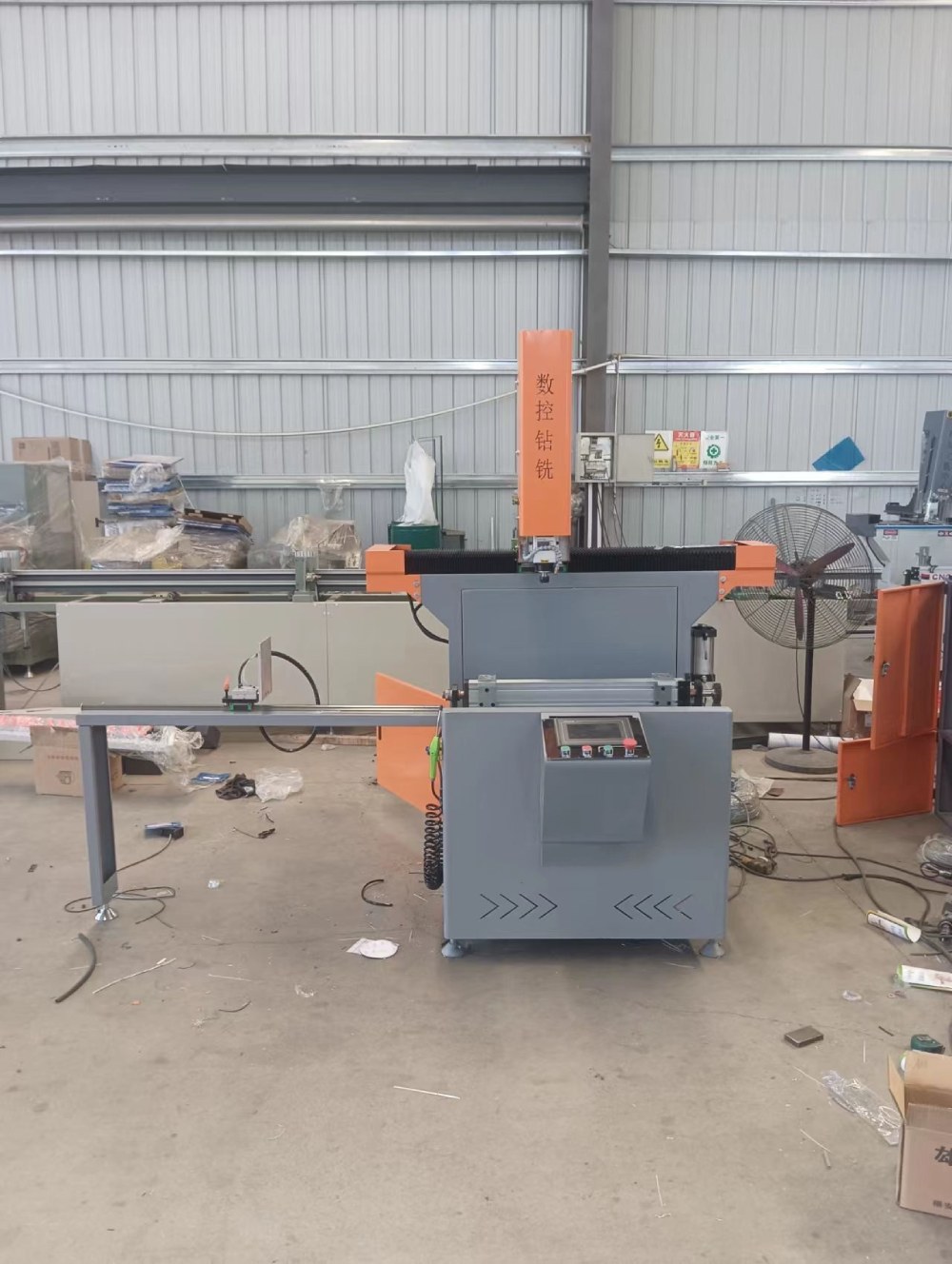

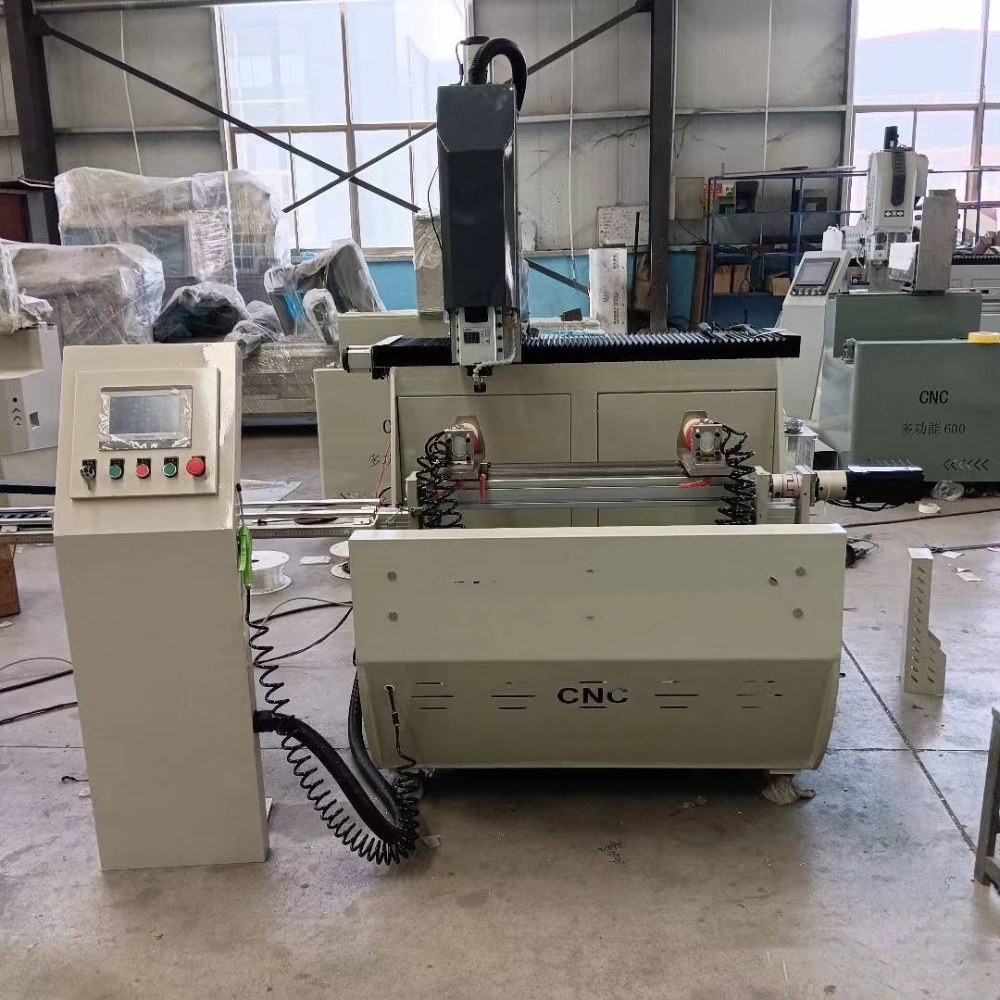

1. CNC 드릴링 및 밀링 머신이란 무엇입니까?
에이CNC 드릴링 및 밀링 머신는컴퓨터 제어 공작 기계통합하는교련,갈기, 그리고 어떤 경우에는태핑,지루한, 또는조각기능. 다음을 통해 작동G 코드 또는 CAM 생성 툴 경로이러한 기계는 높은 반복성, 정확성, 속도로 재료 제거를 자동화합니다.
수동 또는 반자동 기계와 달리 CNC 장치는 인적 오류와 지원을 제거합니다.다축 가공(일반적으로 3~5축)으로 복잡한 기하학과 생산 효율성에 적합합니다.
2. 작동 원리: 엔지니어링 원리
CNC 드릴링 및 밀링 머신은 다음을 따릅니다.감산 제조 원리CNC로 안내되는 동작 하에 회전 절삭 공구를 사용하여 작업물에서 재료를 정밀하게 제거하는 공정입니다.
주요 축 및 구성 요소:
X, Y, Z 축: 작업대와 스핀들 헤드의 이동
스핀들 모터: 절삭 공구 회전(최대 15,000~30,000RPM)
툴 체인저(ATC): 작업 중 자동으로 도구를 전환합니다.
선형 가이드웨이 및 볼 스크류: 부드럽고 정확한 동작을 제공합니다
제어 시스템(예: FANUC, Siemens, Mitsubishi): NC 프로그램을 처리합니다
G 코드지침은 이송 속도, 스핀들 속도, 공구 위치 및 깊이를 정의하여 디지털 설계를 정밀한 물리적 절단으로 변환합니다.
3. 핵심 기능 및 기술 사양
| 매개변수 | 일반적인 범위/값 |
|---|---|
| 스핀들 속도 | 6000 – 30,000 RPM |
| 테이블 크기 | 500×400mm ~ 2000×1000mm |
| 위치 정확도 | ±0.005mm 이상 |
| 반복성 | ±0.003mm |
| 공구 교환 용량(ATC) | 8~32개 도구 |
| 최대 드릴링 직경 | 최대 Ø50mm(재료에 따라 다름) |
| 컨트롤러 호환성 | FANUC, 지멘스, Syntec, GSK 등 |
| 공작물 중량 용량 | 150~1500kg |
| 스핀들 테이퍼 | BT30, BT40, BT50 |
4. 응용 프로그램 및 사용 사례
CNC 드릴링 및 밀링 머신은 매우 다재다능하여 높은 치수 허용 오차나 복잡한 형상을 가진 부품을 가공하는 다양한 분야에 사용됩니다.
주요 응용 분야:
드릴링 및 태핑자동차 매니폴드 또는 브라켓용
밀링 슬롯, 포켓 및 윤곽금형과 다이에서
인쇄 회로 기판(PCB) 드릴링전자제품용
조각 또는 페이스 밀링알루미늄 패널의
볼트 구멍 원, 카운터보어 및 카운터싱크 생성
서비스 제공 산업:
항공우주 및 방위
자동차 및 EV 부품
도구 및 금형 제작
의료기기 가공
에너지(풍력, 석유 및 가스)
판금 제조
5. CNC 드릴링 및 밀링 머신으로 가공되는 소재
CNC 시스템은 다음을 포함한 광범위한 재료를 처리하도록 설계되었습니다.
| 재료 유형 | 예 |
|---|---|
| 궤조 | 알루미늄, 강철, 황동, 구리, 티타늄 |
| 플라스틱 | ABS, POM, 아크릴, PVC |
| 복합재 | 탄소섬유, 유리섬유 적층판 |
| 목재 | MDF, 경재(금형베이스, 프로토타입용) |
| 세라믹 기판 | (다이아몬드 툴링 포함) |
6. 산업 표준 및 규정 준수
CNC 드릴링 및 밀링 머신은 다양한 범위를 준수해야 합니다.국제 안전 및 성능 표준:
| 표준/규정 | 설명 |
|---|---|
| ISO 23125 / EN ISO 23125 | 금속 절삭 기계 공구의 안전 |
| CE 인증(EU) | 기계 지침 2006/42/EC |
| ANSI B11.23 | 미국 머시닝 센터 표준 |
| IEC 60204-1 | 기계의 전기적 안전 |
| GB/T 18775(중국) | 정밀 가공 표준 |
| RoHS/REACH | 전기/전자 부품 안전 |
7. 운영 지침 및 안전 관행
설정 및 프로그래밍:
정확한 사용CAD/CAM 소프트웨어툴패스를 생성하려면
다시 확인하세요영점(G54-G59)및 공구 길이 오프셋
라이브 실행 전에 작업을 시뮬레이션합니다.
작동 중:
관계를 맺다냉각수과열을 피하기 위해
모니터 대상떨림, 버 또는 스핀들 진동
작업 공간에 헐거운 도구나 가연성 물질을 두지 마십시오.
유지:
윤활유를 바르다볼 스크류 및 리니어 가이드정기적으로
냉각수 탱크와 칩 컨베이어를 청소하세요
검사도구 마모그리고스핀들 런아웃주기적으로
?적절한 운전자 교육은 안전과 생산성에 매우 중요합니다. 모니터링하지 않으면 CNC 충돌로 인해 툴링, 부품 및 기계가 손상될 수 있습니다.
8. 일반적인 문제 및 문제 해결 팁
| 문제 | 원인 | 해결책 |
|---|---|---|
| 도구 파손 | 잘못된 이송/속도 비율 | 절단 매개변수 최적화 |
| 표면 거칠기 | 도구 마모 또는 떨림 | 도구를 교체하고 속도를 줄이세요 |
| 구멍 정렬 불량 | 불량한 고정 장치 또는 백래시 | 작업 유지 개선, 보정 |
| 과열 | 냉각수 또는 공기 흐름이 부족합니다 | 펌프와 노즐 정렬을 확인하세요 |
| 컨트롤러 알람/오류 | G 코드 오류 또는 인코더 문제 | 진단을 실행하고 코드를 수정하세요 |
9. 자주 묻는 질문(FAQ)
Q1: CNC 드릴링 및 밀링 머신과 머시닝 센터의 차이점은 무엇입니까?
가공 센터에는 일반적으로 다음이 포함됩니다.밀폐형 보호, 완전한 ATC 및 다축 기능, CNC 드릴링 및 밀링 머신은 다음에 더 중점을 둘 수 있습니다.2.5D 작업자동화 기능이 적습니다.
Q2: 하나의 기계가 선반과 밀링머신을 대체할 수 있나요?
아니요. CNC 드릴링 및 밀링 머신은 수직 작업에 탁월합니다. 선삭에는선반 특정 운동학.
Q3: 소규모 제조업체의 ROI는 무엇입니까?
투자 수익은 다음에서 얻을 수 있습니다.1~3년특히 수동 노동을 대체하고, 재작업을 줄이며, 일괄 생산을 확장할 때 유용합니다.
Q4: 이 기계로 강화 강철을 가공할 수 있나요?
네, 하지만 다음과 같은 경우에만 가능합니다.고속 스핀들,코팅된 초경 공구, 그리고적합한 공급 속도모든 기계가 HRC 50 이상의 소재에 맞게 제작되는 것은 아닙니다.
질문 5: 이 기계는 4축이나 5축 업그레이드를 지원합니까?
많은 현대 기계에는 인터페이스가 있습니다.회전 테이블또는다축 확장하지만 이는 컨트롤러 호환성과 프레임 강성에 따라 달라집니다.
